وصف
| المواصفات | التفاصيل |
|---|---|
| العلامة التجارية | MSI |
| النموذج | PRO B760M‑P DDR4 |
| عامل الشكل | Micro‑ATX (243.8 × 243.8 مم) |
| الرقاقة / المقبس | Intel B760 / LGA 1700 |
| دعم وحدة المعالجة المركزية | Intel 12th / 13th / 14th Gen Core- Pentium Gold- Celeron |
| فتحات الذاكرة | 4 × DDR4 (بحد أقصى 128 جيجابايت- حتى 4800 ميجاهرتز OC- مدعوم XMP) |
| فتحات PCIe | 1 × PCIe 4.0 x16؛ 2 × PCIe 4.0 x1 |
| التخزين | 2 × M.2 PCIe 4.0 x4؛ 4 × SATA 6 جيجابت/ثانية |
| مخرجات العرض | HDMI 1.4- DisplayPort 1.4- VGA |
| منافذ USB | الخلفية: 4 × USB2.0- 1 × USB 3.2 Gen1 A- 1 × USB 3.2 Gen2 C |
| الشبكة المحلية (LAN) | Realtek RTL8111H جيجابت إيثرنت |
| ترميز الصوت | Realtek ALC897- 7.1‑قناة |
| إضافات | Steel Armor- EZ Debug LEDs- Double ESD- TPM header |
| أنظمة التشغيل | Windows 10/11 |

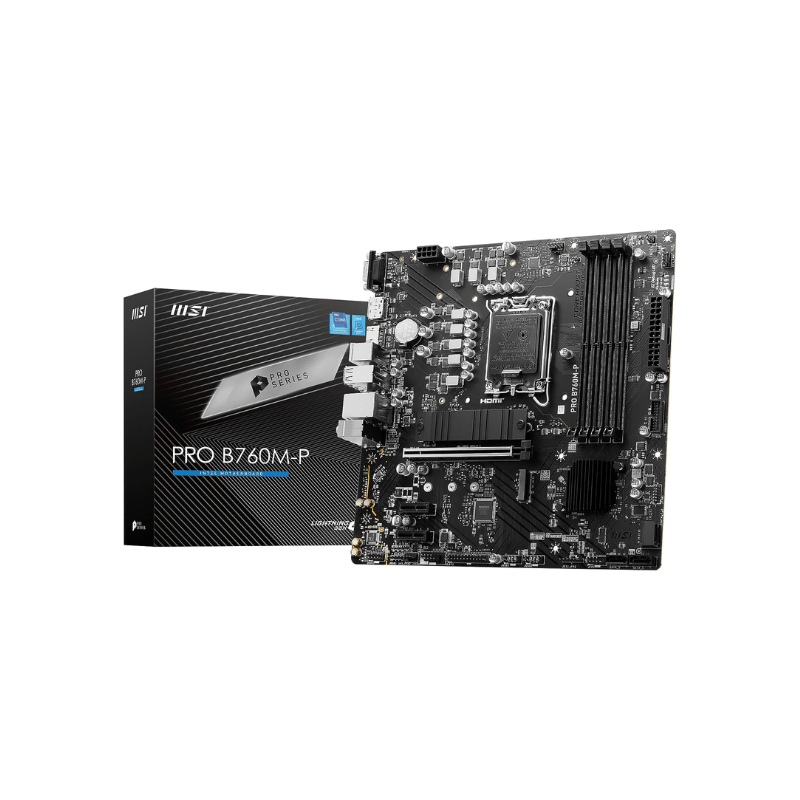

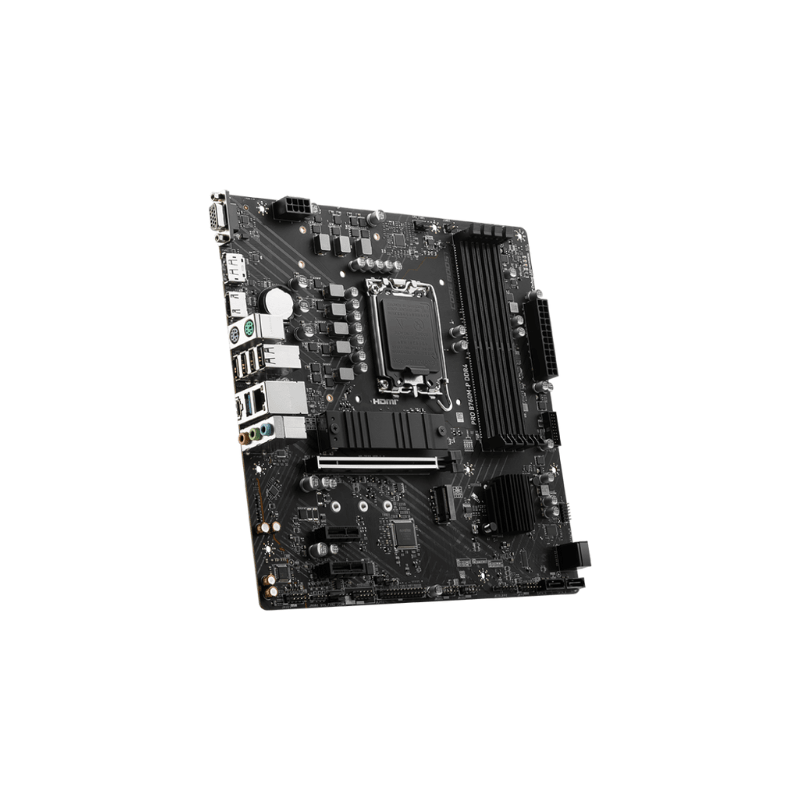

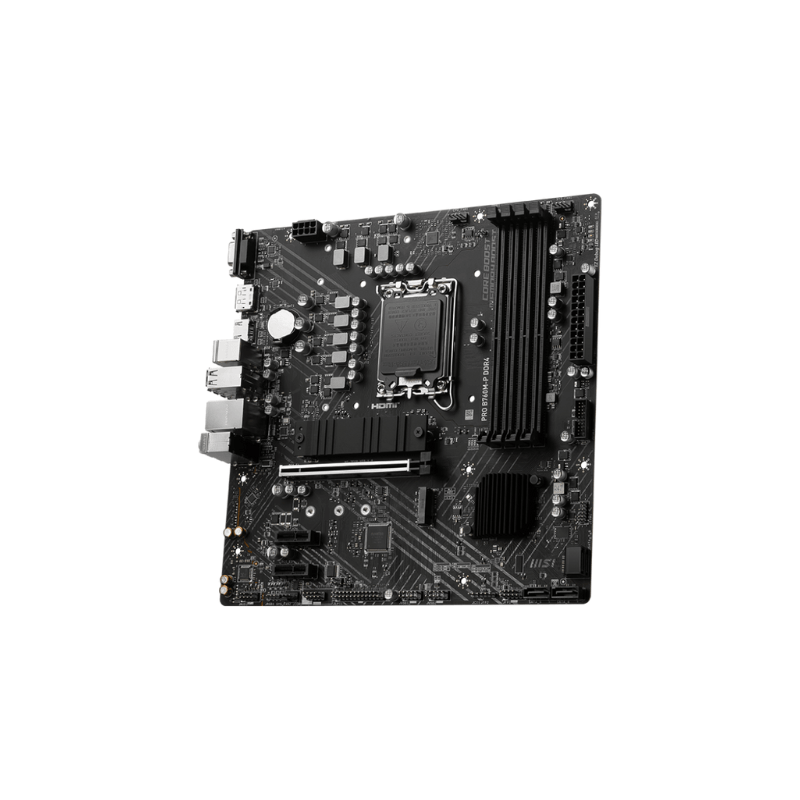

اللوحة الأم MSI B760M‑P Pro DDR4
نظرة عامة: منصة Micro‑ATX مدمجة وغنية بالميزات
تُعد MSI PRO B760M‑P DDR4 لوحة أم Micro‑ATX مدعومة بواسطة رقاقة Intel B760- ومصممة لمعالجات Intel Core من الجيل الثاني عشر والثالث عشر والرابع عشر- أو Pentium Gold- أو Celeron باستخدام مقبس LGA 1700. إنها تحقق توازنًا بين التكلفة المعقولة والقدرة—وتوفر فتحات PCIe 4.0- ودعمًا قويًا للذاكرة- وموثوقية موجهة للأعمال.
الميزات والقدرات
دعم وحدة المعالجة المركزية (CPU) من Intel وتعزيز الأداء
متوافق مع معالجات Intel® Core™ من الجيل الثاني عشر/الثالث عشر/الرابع عشر- و Pentium® Gold- و Celeron® على LGA 1700 .
يشتمل على تقنيات Core Boost و Memory Boost لتحسين الأداء والاستقرار ودعم أفضل لرفع تردد تشغيل الذاكرة عبر XMP
دعم الذاكرة
يوفر 4 فتحات DDR4 DIMM مع دعم يصل إلى 128 جيجابايت.
يدعم سرعات الذاكرة حتى 4800 ميجاهرتز (OC) مع XMP- وسرعات JEDEC الأقل حتى 2133 ميجاهرتز
الرسومات والتوسيع
فتحة PCIe 4.0 x16 (من وحدة المعالجة المركزية) وفتحتين PCIe 4.0 x1 (من مجموعة الشرائح) لبطاقات التوسيع
تتضمن مخرجات العرض HDMI 1.4 (4K عند 30 هرتز)- DisplayPort 1.4 (4K عند 60 هرتز)- ودعم VGA
خيارات التخزين و RAID
فتحتان M.2 PCIe 4.0 x4 (واحدة متصلة بوحدة المعالجة المركزية- وواحدة متصلة بمجموعة الشرائح) وأربعة منافذ SATA 6 جيجابت/ثانية.
يدعم تكوينات RAID 0- 1- 5- و 10
الاتصال والمنافذ
منافذ الإدخال/الإخراج الخلفية: 4× USB 2.0- 1× USB 3.2 Gen‑1 Type‑A- 1× USB 3.2 Gen‑2 Type‑C- شبكة جيجابت LAN (Realtek RTL8111H)- ومقابس الصوت
رؤوس داخلية: منافذ USB متعددة- موصلات مروحة- TPM- رأس RGB- مصابيح تصحيح الأخطاء (debug LEDs)- منافذ قديمة (JCOM- JLPT)
جودة البناء والإضافات
فتحة PCIe Steel Armor تعزز المتانة الميكانيكية وحماية EMI
تتميز بمصابيح EZ Debug LEDs- وحماية ESD المزدوجة- وشهادة Windows 11- وإدارة BIOS عبر Click BIOS 5 و MSI Center
اعتبارات وملاحظات المجتمع
بينما يدعم رفع تردد تشغيل الذاكرة (عبر XMP)- لا يدعم رفع تردد تشغيل مضاعف وحدة المعالجة المركزية يدويًا بسبب قيود مجموعة الشرائح
التحكم في الجهد محدود- مما يعني أن وحدات المعالجة المركزية عالية الطاقة (مثل Core i5/i7) قد تعاني من اختناق حراري للوحدة المنظمة للجهد (VRM) (قد تدفع أحمال عمل ≈90 واط الوحدات المنظمة للجهد إلى ~98 درجة مئوية) ما لم يتم إضافة تبريد كافٍ للوحدة المنظمة للجهد
ينصح العديد من المستخدمين بأن هذه اللوحة مناسبة بشكل أفضل لوحدات المعالجة المركزية التي تصل إلى 65 واط TDP- أو للمهام الخفيفة إلى المتوسطة مثل الاستخدام المكتبي العام- أو الألعاب المتوسطة- أو التحرير الخفيف
أسئلة وأجوبة
س: ما هي وحدات المعالجة المركزية التي يمكنني إقرانها بهذه اللوحة؟
ج: تعمل مع معالجات Intel Core من الجيل الثاني عشر إلى الرابع عشر- أو Pentium Gold- أو Celeron على مقبس LGA 1700.
س: هل يمكنني رفع تردد تشغيل ذاكرة الوصول العشوائي؟
ج: نعم. تدعم DDR4 حتى 4800 ميجاهرتز (OC) باستخدام ملفات تعريف XMP- ووضع القناة المزدوجة لأداء أفضل.
س: هل يمكن رفع تردد تشغيل وحدة المعالجة المركزية؟
ج: لا. لا تدعم رقاقة B760 رفع تردد تشغيل مضاعف وحدة المعالجة المركزية يدويًا- على الرغم من أنها تدعم رفع تردد تشغيل ذاكرة الوصول العشوائي عبر XMP
س: هل ستتعامل مع وحدات المعالجة المركزية عالية الأداء؟
ج: إنها مناسبة لوحدات المعالجة المركزية ذات 65 واط TDP. قد تتسبب وحدات المعالجة المركزية عالية الطاقة في اختناق الوحدة المنظمة للجهد (VRM)- لذا يوصى بتبريد إضافي للوحدة المنظمة للجهد للأحمال الثقيلة .
س: ما هي خيارات التخزين وتوسيع وحدة معالجة الرسوميات (GPU) المتاحة؟
ج: تتضمن فتحة PCIe 4.0 x16 لوحدة معالجة الرسوميات- وفتحتين PCIe 4.0 x4 M.2- وأربعة منافذ SATA 6 جيجابت/ثانية مع دعم RAID.
